摘要：鐵路軌枕看似簡單，其實鐵道部對其溫控有著嚴格的要求，溫控人員要嚴格執行養護程序，按時觀測養護溫度，準確記錄，控制各階段時間和溫度。 本文利用AI－808P智能調節器儀表取代原有DDZ型儀表，溫度變送器，手操器，實現了軌枕的自動溫控，控制方法簡單，用件少，維護方便，是較好完成各段設定自動調節的理想自動調節器。

關鍵詞：軌枕 溫控 智能調節 AI-808P

引言：軌枕養護池的溫控自動化控制系統的良好準確的控制將對養護池里的軌枕的養護起到致關重要的作用，因此選擇好的溫度控制器就顯得重要。進口儀表的價格昂貴，而國產儀表的性價比相對較高，在眾多國產儀表里，我們比較看好廈門宇電的AI系列產品，因此選擇其AI-808P來作為控制系統的核心。

一、系統基本原理

溫控自動調節是常用的控制系統，廣泛應用于工業各個企業中。過去在溫控中大多是釆用DDZ型儀表配手操器，伺服放大器等，接線繁雜故障率比較高，控制精度低。鐵道部科學研究院研制的《III 型預應力混凝土枕》的工藝要求采用自動控溫蒸汽養護。分為四個階段：

1、靜停段，常溫靜停120分鐘；

2、升溫段，升溫速度每小時不大于20℃ ；

3、恒溫段，低于60℃恒溫480分鐘 ；

4、降溫段，降溫速度每小時不大于20℃。

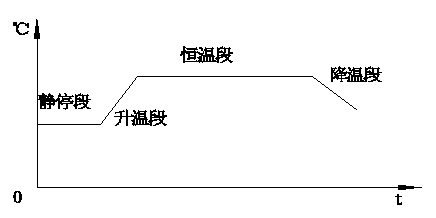

要求一年以上完整溫控記錄。已往的DDZ型系列已不能滿足現有的技術。圖一是理想控制曲線。

二、AI-808P人工智能調節器的特點及使用

1、特點：AI-808P人工智能工業調節器采用了先進的模塊化設計，模塊種類多，幾乎能夠達到自定義輸入和輸出要求，可選用各種標準熱電偶、熱電阻為輸入信號。而且AI-808P具備50段時間程序控制，完全符合生產過程的需要（靜停段—升溫段—恒溫段—降溫段），可以按照一定的預定曲線進行控制，可多達五十段曲線進行編程控制，每一段均采用PID參數設定控制。我們同時還選用了RS485通信接口模塊，通過通訊模塊將控制系統連接到計算機上，配以AIFCS監控軟件對808P自動進行記錄監控存檔。圖二是實際溫控記錄曲線。整體系統構成并不復雜，主要是AI808P智能調節器、電磁閥、繼電器、計算機和AIFES軟件組成。顯然這是一個典型的溫控系統，適應一般的溫控，只要根椐測量溫度的不同選用不同熱電偶即可。

2、使用：我們使用的控制對象是軌枕的養護池溫度，控制方式是采用位式調節來調節電動調節器的閥位。初期安裝使用時，重點設置好PID參數，可多次調整，達到要求（溫差±3℃）。使用時間長了閥位有漏氣現象，關閉儀表電源，手動調整上、下限位后，打開儀表電源OP6設為7做閥位自整定，就可以避免出現跑溫超調現象。

三、使用效果

我們使用一年多以來效果一直很好，控制的溫度誤差完全在要求之內，而且整個控制系統穩定。而出現故障多是在調節閥上。主要出現故障有：1、超溫，原因是調節閥動作不靈活或關閉不嚴；2、溫度過低，原因是調節閥不動作或蒸汽壓力過低（有時是PID數值不合適）；常見故障是調節閥不動作（原因有電機啟動電容損壞、閥桿卡住等）、升溫時曲線產生負偏差（主要是蒸汽壓力低所影響）。整個控制系統可以說又省力又節能，深受現場操作工人的好評。每年一次的計量檢定也就是一次清潔保養，可以說是一種免維護儀表。

四、總結

在軌枕養護池的控制系統中，國產儀表應該說，已經能夠完全滿足整個系統的控制要求，從性價比來說，國產表要遠遠超過進口表。廈門宇電的AI-808P從使用的一年多的效果來看，是目前我們所用到的比較好的國產儀表，控制精度和穩定性都比較好。

參考文獻：

1、《AI人工智能調節器說明書V6.5》 廈門宇電自動化科技有限公司

2、《III 型預應力混凝土枕》 鐵道部科學研究院研制
