一、 系統簡介

本系統是由宇電先進的AI-系列顯示控制儀表、采集模塊及工控組態軟件AIDCS For NET V8.0針對庫房環境及動力設備監控二次開發而成的軟件產品。適用于局域網內對各種庫房、機房?jī)?nèi)的環境、動力設備溫濕度、壓力、流量的實時監控，從而實現設備自動運行無人值守，局域網內集中管理。該軟件與溫、濕度控制器配套使用共同構成AIFCS現場總線型計算機網絡版監控系統。

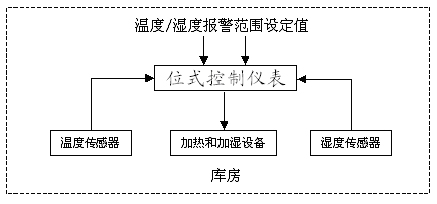

二、系統原理圖

三、系統要求

1． 實時監控彈藥庫溫濕度，保證彈藥的儲存溫濕要求，控制空調機自動運行。

2． 系統能夠根據性質，重要級別對報警進行分類，完成相應的處理工作，并進行報警記錄。

3． 具備靈活的查詢功能和強大的報表功能，對設備運行的歷史數據，實時數據進行整理分析。

四、宇電解決方案

1、根據空調壓縮機的特點開/停不能連續動作，壓縮機的高低壓制冷管道要平衡后才能再次啟動空調機的特點。

   儀表選型：

選用AI-702MFJ5L2L2S儀表作單邊回差位式控制。

選擇J5模塊2路變送器4～20mA輸入，內含24V配電。

選擇L2、L2模塊2路繼電器輸出控制空調機、除濕機啟/停。

2、 用光電隔離轉換器AI-485G負責串口通訊。

3． 上位機軟件：采用監控軟件AIDCS For NET V8.0網絡版。

4、 采用奧松高精度、溫濕度傳感器變送器（輸出模擬量信號）。

5、 采用研華工控機IPC610。

6、 采用16口十百兆自適應集線器。

7、 采用100M多模光纖收發器。采用四芯光纜。

五、參數設置

在每臺溫、濕度控制儀表，上窗口顯示濕度，下窗口顯示溫度。溫、濕度控制儀表參數設置后就能自動控制空調機和除濕機。如濕度高于80%開機，低于70%停機。

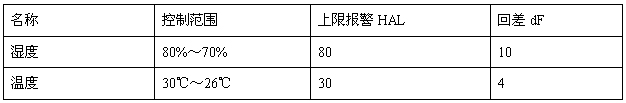

參數設置：

溫、濕度的控制范圍就是：上限值報警值HAL值減去回差dF值就是控制范圍。如上例濕度80-10=70濕度控制范圍就控制在80%與70%之間。也就是說要改變上限值報警值HAL值和回差dF值就可改變控制范圍，實現自動控制。

六、現場安裝

1．在每個彈藥倉庫緩沖室墻上安裝了保護箱，裝配溫、濕度控制儀表。

2．在控制室按裝一臺電腦用RS485通訊線作為倉庫現場控制器與電腦連接現場通訊總線。

3．安裝16口十百兆集線器及100M多模光纖收發器，鋪設四芯光纜。

七、軟件功能、結構

在電腦上按裝已組態好的AIFCS網絡版監控軟件，并采用簡潔可靠的自有的通訊協 議在計算機上對現場控制器實現100%的功能操作

軟件的內部結構可分為以下三個部分：數據采集、數據處理、權限管理

●數據采集：系統從倉庫現場溫濕度控制器采集測量值，設備狀態值等實時數據，并存入系統內閱數據庫，以便日后數據查詢等使用。

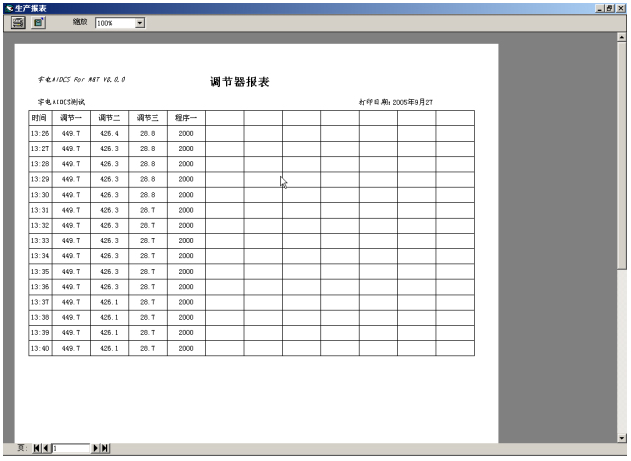

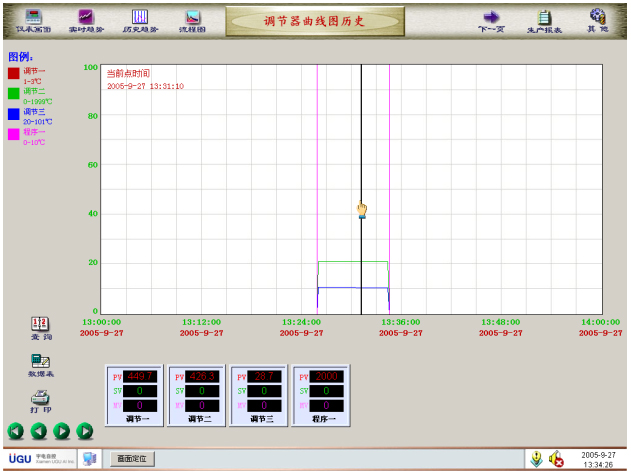

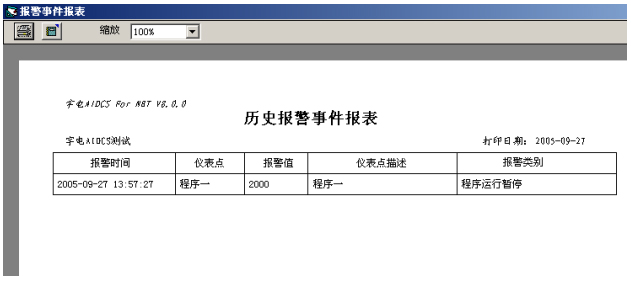

●數據處理：系統根據用戶要求從歷史數據庫中提取數據并完成指定的處理功能，包括歷史數據顯示，歷史曲線繪制，報表，報警等。

● 權限管理：用戶自行定義系統的權限以及操作密碼，適于各管理層擁有不同的操作權限。

八、管理層

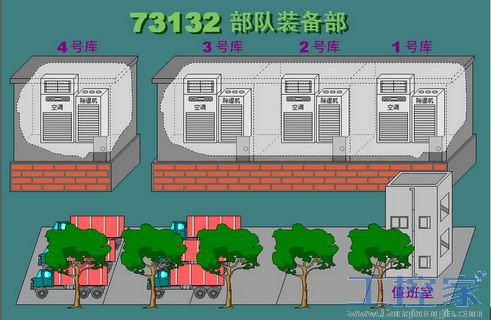

在組建好的局域網中管理機輸入控制室計算機IP地址或計算機名與控制室網絡服務器作連網測試后，在設立權限后在管理機上可進行實時動畫流程圖形、數據、報表、曲線交換，對倉庫現場控制器所有參數修改。在局域網計算機上如同控制室計算機一樣操作，實時傳輸數據，完成數據共享，在網絡上實現100%的操作。具體操作如同控制室電腦相同。

九、系統運行情況及用戶評價

1、穩定可靠的實時全程監控;自動巡檢,自動故障報警,故障定位;自動記錄并生成各種報表;系統自診斷。

2、此系統技術先進,系統開放,擴展容易,穩定可靠,可以獨立運行,易于聯網,易于編程。

3、集中監控,集中維護,集中管理，系統在沿海彈藥庫已運行了三年，現場已經鑒定考評，為彈藥的安全保管起到關鍵的作用，監控系統現已全面推廣應用。
