注：儀表要按軟功能說明表設置參數。特別是量程范圍dIL 輸入下限顯示值； dIH輸入上限顯示值，關系到曲線的量程范圍。

養護池溫度自動控制計算機監控系統采用廈門宇光獨自開發的AI人工智能調節技術集合了PID調節和模糊控制技術優點，實現了自整定/自適應功能。及無超調無參調的精確，調節AI-808P30段程序型人工智能工業調節器（V7.0），組建AIFCS現場總線型計算機監控系統。

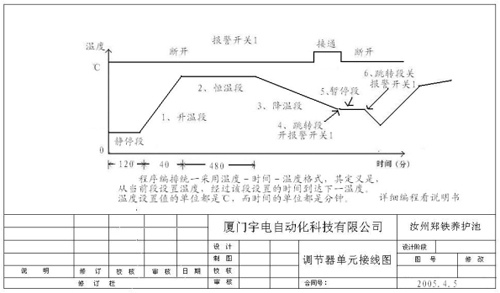

本系統采用上位機，下位機二層結構體系。上位機軟件可實現對儀表功能操作。實時讀取測量值、給定值、輸出值及儀表標簽，并可通過計算機修改給定值及常用參數，很好的工業現場溫度、壓力、流量、液位的測量，報警提示，高性能的記錄功能。上位機軟件的功能請閱讀軟件操作說明。下位機AI808PAW1W1L2SL2，30段程序表可實現任意斜率的升降溫控制，具有跳轉（循環）、運行、暫停及停止等可編程/可操作命令，并允許在程序的控制運行中隨時修改程序，及二路事件輸出功能等等，具體操作請閱讀操作說明書。

一、系統簡介

該系統是由宇電工控組態軟件AIDCS For NET V8.1.0經過二次開發而成的軟件產品，用戶無需系統組態即可直接使用。該軟件與AI儀表配套使用共同構成AIFCS現場總線型計算機網絡版監控系統。

計算機記錄軟件采用AI-FCS網絡版組態軟件組建系統而成。

網絡框架：

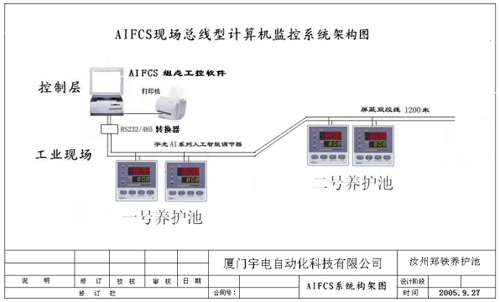

工業現場安裝AI儀表，采用RS485總線連接控制層計算機，軟件文件夾設置為完全共享，只需要購買一套加密軟件，在局域網上聯網計算機安裝軟件不需要加密鎖，就可如同控制層一樣％操作儀表。（附圖）

      【水泥養護池1－12】的所有控制信息與數據信息都在控制室計算機上統一管理、分配。在計算機上對車間溫度進行全方位的監控，數據采集和各項事務的處理。

軟件結構：

該軟件的內部結構可分為以下三個部分：數據采集、數據處理、權限管理

●數據采集：軟件系統從【水泥養護池1－12】現場溫度控制器采集測量值，呈現儀表外型圖顯示實時數據，并存入系統內數據庫，以便日后數據查詢等使用。

●數據處理：系統根據開發要求從歷史數據庫中提取數據并完成指定的處理功能。包括歷史數據顯示，歷史曲線繪制，報表，報警，各類數據報表可導出到軟件外以Microsoft Excel文檔或瀏覽器的形式保存。

1.程序P儀表數據組可以批量下載。

2.實時曲線 /歷史曲線可隨時改變曲線顏色。

3.1～15分鐘可選、半小時或1小時采樣的日報表、班報表。

4.歷史報警事件報表有音響。

5.數據庫里有每5秒曲線數據表。

6.歷史曲線可寫入備忘錄59個字。

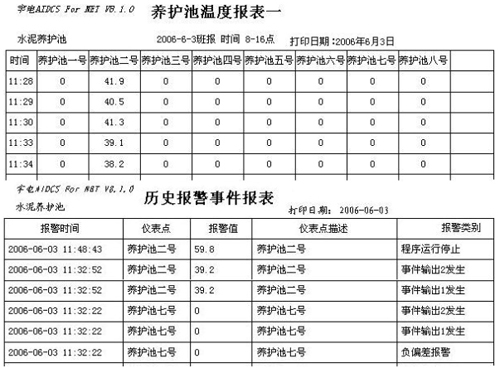

7.可隨時打印實時8個數據曲線圖表、8個歷史數據曲線顯示圖表及每5秒數據表和班報、日報、報警報表。

8.各類數據報表可導出到軟件外以Microsoft Excel文檔或瀏覽器的形式保存。

●權限管理：用戶自行定義系統的權限以及操作密碼，適于各管理層擁有不同的操作權限。

二、系統操作如下

工業現場：

在每臺儀表安裝通訊模塊。儀表上窗口顯示溫度，下窗口顯示溫度給定值

控制室：

在控制室按裝一臺電腦并采用屏蔽超五類四對雙絞網絡線利用RS485作為AI儀表與電腦連接現場通訊總線。在電腦上按裝已組態好的AIFCS網絡版監控軟件，并采用簡潔可靠的自有的通訊協議在計算機上對現場控制器實現100%的功能操作。實時讀取測量值，隨時修改控制參數。操作方法如下 ：

1、安裝軟件光盤。

2、點擊桌面圖標“宇電AIDCS For NET V8.1.0 ”。

3、點擊“管理登入”輸入密碼“姓名111”、“口令111”回車”。

4、關閉“工程項目配置” ×

5、點擊“項目導入”在光盤里選中【水泥養護池1－12】文件點“打開”，出現“工程數據導入成功”按“確定”

6、點擊“系統配置”進入“系統環境配置”查看工程項目名稱。設置參數修改權限，打勾退出。

7、下載儀表參數。點擊“控制策略欄里的”的“下載參數”按鈕執行下載儀表參數功能?！鞠螺d儀表參數功能主要用于將軟件內設置好的參數下傳給現場儀表或故障后更換新的儀表時使用，先在現場用新的儀表替換故障儀表，然后執行“下載儀表參數”功能將原軟件保存的參數下載到新的儀表中?！?/p>

8、如需修改“口令”點擊“操作員”修改口令。

9、點擊“運行系統”點擊“以本地方式運行”點擊“進入”

10、點擊“登入”輸入“姓名111”“口令111”。

11、點擊“儀表畫面”、“實時趨勢圖”、“歷史趨勢圖有報表選項”。查看數據曲線、報表?？呻S時打印實時、歷史8個數據曲線圖表

12、在儀表畫面和實時趨勢圖上點擊“儀表溫度顯示框”可看到該AI儀表定義控制設備的名稱，位號類型，地址，量程上限，量限下限，測量單位，此時AI儀表溫度的所有參數都顯示，根據權限分配提供可“修改”參數和“只讀”參數。 （附圖）

13、點擊“參數名稱”修改“上限值報警值HAL”在對話框里填寫參數，點擊“確定”參數就下傳到現場AI儀表溫度調節器，執行控制命令。關閉窗口完成參數設置。

14、當通訊發生故障儀表顯示。

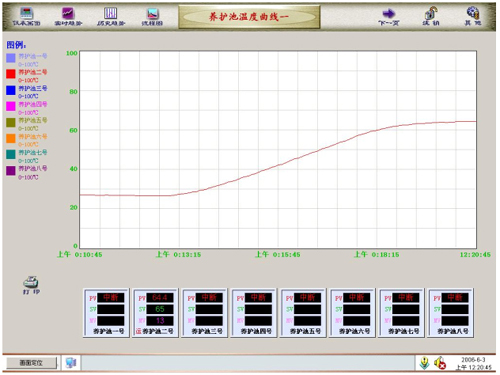

15、點擊“實時趨勢”可看到并列8臺設備的實時曲線以不同顏色表示，曲線刷新5秒一次。點擊色框可改變曲線顏色，可打印實時曲線，大于8臺設備的實時數據按下頁。

16、點擊“歷史趨勢”可分析歷史曲線數據，同時顯示8臺設備的曲線，數據，大于8臺設備按下一頁，可改變曲線顏色如選白顏色屏蔽其它曲線專門觀察分析其中單條曲線。

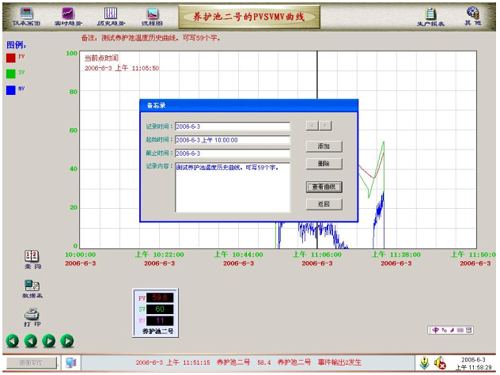

       17、備忘錄使用：當在分析“歷史趨勢”圖時發現有異常需要用文字來說明時，點擊備忘錄輸入文字59個字與曲線一并打印保存。

       18、點擊“生產報表”產生固定的報表格式。點擊導出到軟件外以Microsoft Excel文檔或瀏覽器的形式保存。

19、點擊“報警”記錄可以知道報警次數。點擊導出到軟件外以Microsoft Excel文檔或瀏覽器的形式保存。

三、施工方案

1、甲方提供每臺設備名稱及儀表型號清單。

2、儀表要按軟功能說明表設置參數。特別是量程范圍dIL 輸入下限顯示值； dIH輸入上限顯示值，關系到曲線的量程范圍。

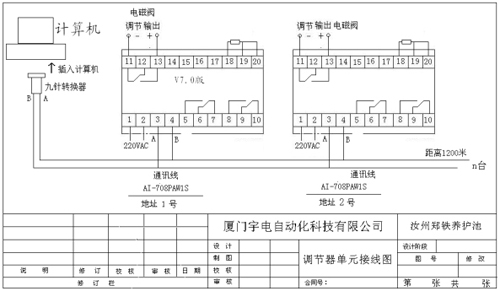

3、甲方打開儀表在儀表通訊口插入通訊模塊S，請將所有儀表接線端子A與A與A，B與B與B連接好后接轉換器AI485G模塊的A與B， 9針串口插入計算機串口1號。（附圖）

4、儀表按功能表設定好地址號。光盤插入計算機安裝軟件，乙方提供電話支持。

5、通訊線采用屏蔽超五類四對雙絞線(網絡線)

6、計算機采用全新品牌機如DELL戴爾機17寸純平彩顯，P4級CPU、40G以上硬盤DDR256M內存，光驅、軟驅、網卡、聲卡，不間斷電源。

以上是現場施工方案及軟件的功能。附：報表三張、二張趨線圖、軟功能表一張。
